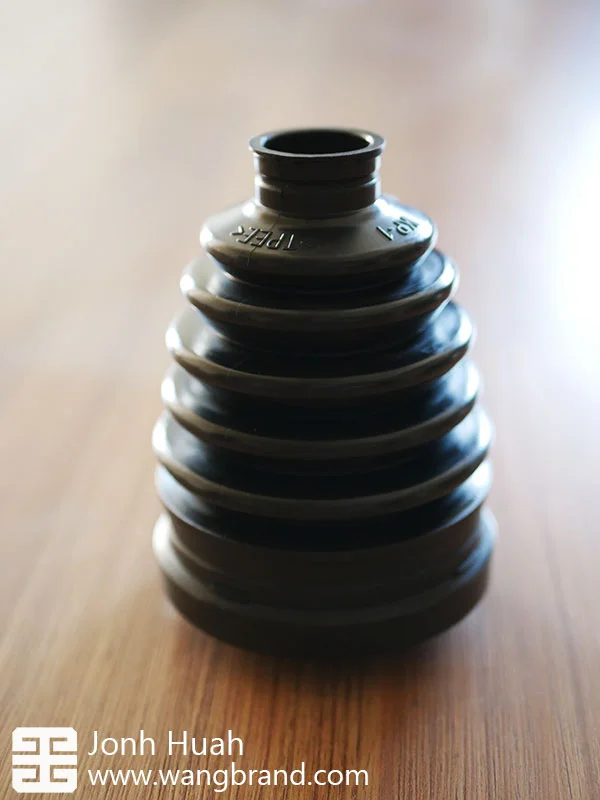

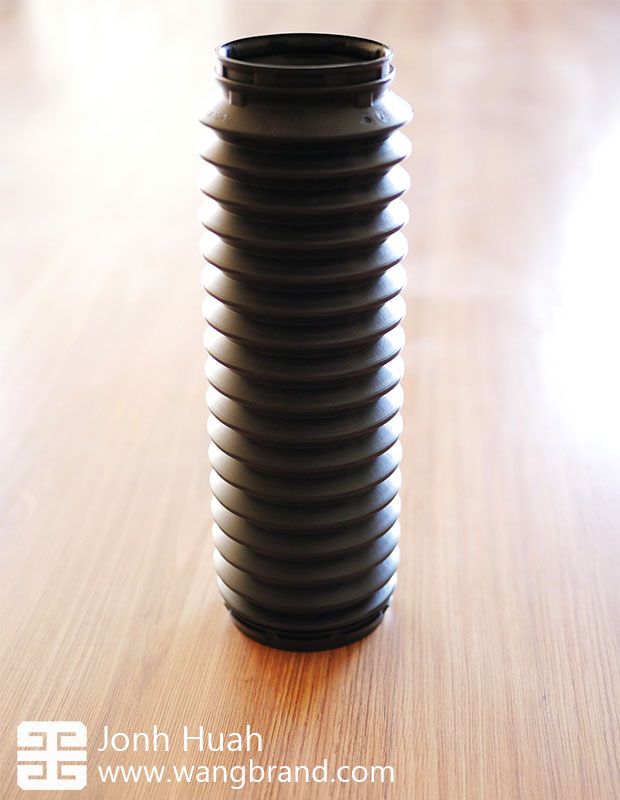

Studium przypadku osłony przeciwpyłowej amortyzatora samochodowego w Korei Południowej
| Region klienta: Korea Południowa | Branża: Motoryzacja | Tworzywo: TPE / TPEE |
| Model maszyny: JS-550E maszyna niestandardowa | Liczba gniazd: 1 | Liczba stanowisk: 1 |
| Układ napędowy: Hybrydowy z systemem serwo | Wydajność: 211 szt./godz | Rodzaj produktu: Osłona przeciwpyłowa amortyzatora samochodowego |
Klient i wymagania produkcyjne
Klientem jest koreański dostawca części samochodowych posiadający zakłady produkcyjne w kilku krajach. Dostarcza kanały samochodowe i osłony przeciwpyłowe amortyzatorów producentom pojazdów w Korei, Japonii, Indiach i Stanach Zjednoczonych. Osłony przeciwpyłowe amortyzatorów są częściami funkcjonalnymi związanymi z bezpieczeństwem, dlatego klient potrzebował stabilnych właściwości fizycznych, odporności chemicznej i spójności wymiarowej.
Wyzwanie techniczne
TPE i materiały TPEE mają wysoką płynność stopu i trudno jest je zachować stabilność podczas wytłaczania rękawów z tworzywa sztucznego. Osłony przeciwpyłowe mają również pofałdowaną geometrię, a stała grubość ścianek wpływa na trwałość przy zginaniu. Klient wymagał usunięcia wypływek z formy, aby ograniczyć dalsze prace i utrzymać część w czystości. W porównaniu z formowaniem wtryskowym, formowanie przez wytłaczanie z rozdmuchem zapewniało elastyczność, ale wymagało silniejszej dynamicznej kontroli maszyny.
Rozwiązanie Jonh Huah
Jonh Huah dostosował wytłaczarko-rozdmuchiwarkę JS-550E do właściwości materiału i geometrii osłony. Zintegrowano suszenie i kontrolę masy oraz głowicę z akumulacją tworzywa, umożliwiającą szybkie podanie rękawa. Sterowanie grubością ścianki rękawa i automatyzacja formy umożliwiają usuwanie górnych i dolnych wypływek.
Wynik projektu
Po instalacji dedykowana maszyna spełniła wymagania klienta CPK i wyprodukowała osłony przeciwpyłowe TPE/TPEE przy raportowanej wydajności produkcyjnej wynoszącej 211 szt./godz. Ta sama koncepcja produkcji została później rozszerzona przez grupę klientów na fabryki w Stanach Zjednoczonych, Kanadzie, Meksyku i Indiach.
Dlaczego to rozwiązanie zadziałało
Ten przypadek wymagał dostosowania maszyny, zrozumienia materiału, stabilności rękawów z tworzywa i automatyzacji form. Jonh Huah skonfigurował maszynę pod kątem rzeczywistego zachowania TPE/TPEE i geometrii osłony z tektury falistej. Możesz przejrzeć więcej przypadków motoryzacyjnych i przemysłowych lub przeczytać więcej na temat kontrola procesu wytłaczania z rozdmuchem.
